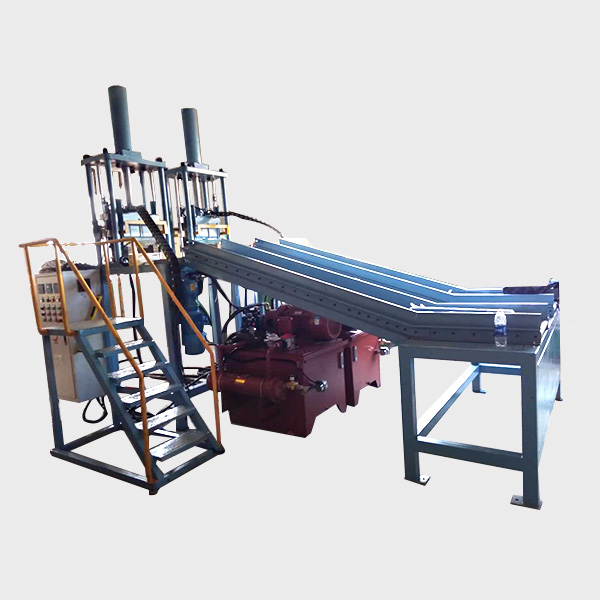

主要适用于切割天然橡胶、合成橡胶及其它塑性材料, 尤其适合于安装在密炼机旁, 切割小块胶料用。本机主要有切胶刀、机架、工作油缸、底座、辅助工作台及液压系统、电气系统等部分组成, 切胶刀下面的底座上装有尼龙垫板, 以保护切胶刀的刀刃。切生胶时, 用人工将胶料放在切胶刀的下方, 然后按下启动按钮, 则切胶刀在活塞杆的带动下沿机架上的滑道落下将胶料切开。机架上装有上下两个限位开关, 以控制换向阀改变切胶刀的运动方向, 同时, 也可保护活塞缸缸盖。
一、产品说明

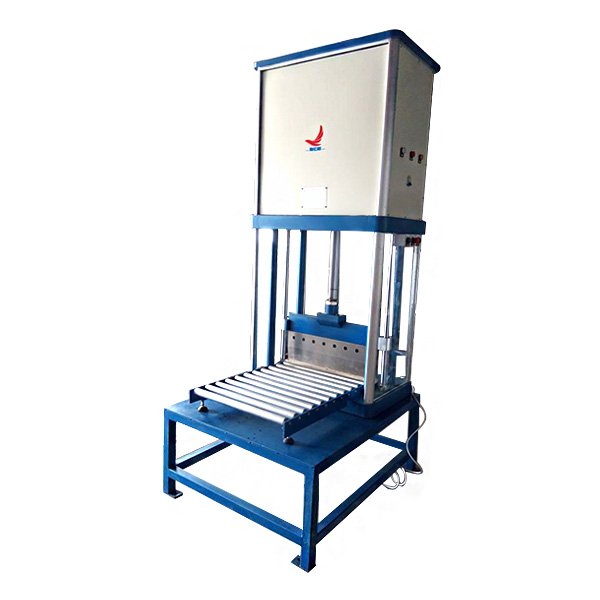

YLQ-JQ-5T气动切胶机型切胶机结构主要由气缸、三联件、电磁阀、切胶刀、导轨滑块、机架、辊道、平台、机罩等组成。
气缸选用标准工作气缸,切胶刀由合金工具钢制成并经热处理,硬度HRC60-64。切胶机下面的底座上嵌紫铜块,以保护切胶刀刀刃。
切胶时,生胶包(受冻的生胶在切胶前进行预热解晶)放在生胶辊道上,用人工推到切胶刀的下方,切胶刀在活塞杆的带动下,沿机架上的导轨作上下切胶运动,气缸外侧装2个磁开关来控制电磁阀的换向,以改变切胶刀的运动方向。
YLQ-JQ-5T气动切胶机型单刀气动式切胶机具有结构紧凑、操作方便、工作平稳、易损件少、便于维修,噪音低,无污染等特点,是中小型橡胶工厂必备的原材料加工机械之一。
二、技术参数
技术标准 | 规格 | 技术标准 | 规格 |
外形尺寸mm | 1200*1000*2400 | 切刀下降速度 | 可调 |
切胶刀宽度 | 660mm | 气缸耐压值 | 1Mpa |
最大工作行程 | 500mm | 气缸直径 | 320mm |
最大工作压力 | 约50KN | 重量 | 约600Kg |
产品型号 | XQL-8 | XQL-9 | XQL-16 |
切胶机宽度(mm) | 660 | 760mm | 1000 |
切胶机行程(mm) | 680 | 680mm | 680 |
油缸直径(mm) | 150 | 150 | 150 |
切胶行程时间(s) | 16~25 | 16~25 | 10~16 |
功率(KW) | 5.5 | 5.5 | 5.5 |
外形尺寸(长×宽×高) | 1900×720×2580 | 2187*1550*2360mm | 2240×720×2580 |
重量(kg) | 1500 | 1800 | 2000 |
