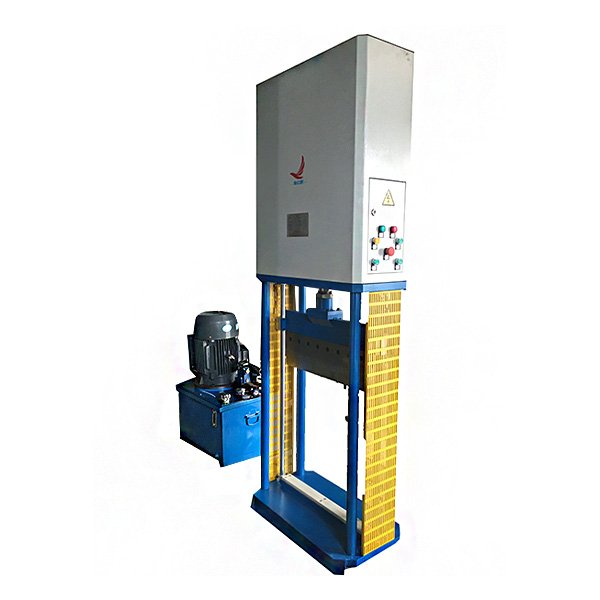

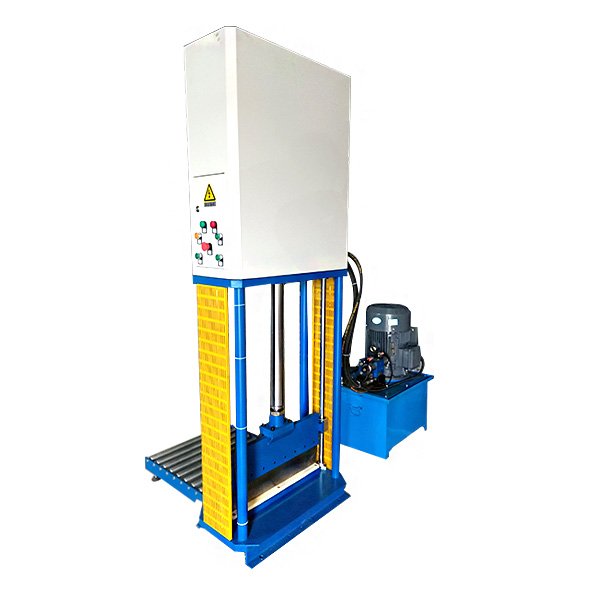

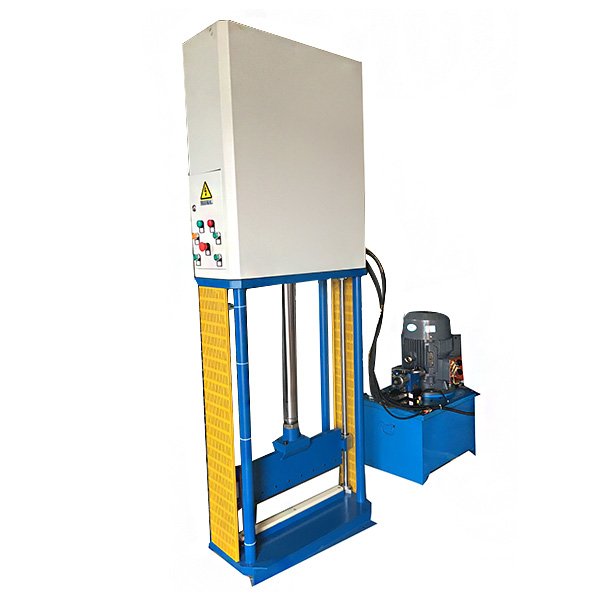

主要适用于切割天然橡胶、合成橡胶及其它塑性材料, 尤其适合于安装在密炼机旁, 切割小块胶料用。本机主要有切胶刀、机架、工作油缸、底座、辅助工作台及液压系统、电气系统等部分组成, 切胶刀下面的底座上装有尼龙垫板, 以保护切胶刀的刀刃。切生胶时, 用人工将胶料放在切胶刀的下方, 然后按下启动按钮, 则切胶刀在活塞杆的带动下沿机架上的滑道落下将胶料切开。机架上装有上下两个限位开关, 以控制换向阀改变切胶刀的运动方向, 同时, 也可保护活塞缸缸盖。
技术标准 | 规格 | 技术标准 | 规格 |
外形尺寸mm | 1900*1000*2350 | 切刀下降速度 | 约50mm/s |
切胶刀宽度 | 660mm | 工作油牌号 | 32号机械油 |
最大工作行程 | 680mm | 叶片泵流量 | 63L/min |
额定工作压力 | 约80KN | 叶片泵压力 | 6.3Mpa |
额定工作油压 | 4Mpa | 电机规格 | 5.5KW 960r.p.m |
油缸直径 | 140mm | 重量 | 1.3t |
切胶机是橡胶加工商常用的主要原材料加工机械之一,其用途是把天然胶或合成胶块切成便于塑炼的小胶块,使之符合使用要求。
XQL-80型单刀液压切胶机具有结构紧凑、操作方便、工作平稳、易损件少、便于维修等特点,是中小型橡胶工厂必备的原材料加工机械之一。
为了正确地使用机器,提高工作效率,确保各项性能指标,延长机器的使用寿命,要求操作人员严格按照本说明书进行正确使用和维修保养,并热切希望用户根据本厂的工作条件和使用情况,对该机的结构、性能等方面提出宝贵意见,以便我们改进和提高,更好的满足您的需要。
产品型号 | XQL-8 | XQL-9 | XQL-16 |
切胶机宽度(mm) | 660 | 760mm | 1000 |
切胶机行程(mm) | 680 | 680mm | 680 |
油缸直径(mm) | 150 | 150 | 150 |
切胶行程时间(s) | 16~25 | 16~25 | 10~16 |
功率(KW) | 5.5 | 5.5 | 5.5 |
外形尺寸(长×宽×高) | 1900×720×2580 | 2187*1550*2360mm | 2240×720×2580 |
重量(kg) | 1500 | 1800 | 2000 |
