系统简介
压延机水温控制装置系采用电加热或蒸汽加热，间接或直接冷却、用PLC和智能温控表进行PID控制的一套系统。每个辊筒分别作为一个独立通道，用循环水泵进行循环，冷却水管路采用电磁阀或电动调节阀控制，电动阀接收来自智能温控表的命令，执行开断动作；智能温控表通过设置在循环回路上的温度传感器检测工作温度，并与设定温度进行比较，运用PID运算功能，给出相应的控制信号输出。系统控温精度为±1℃。
系统原理

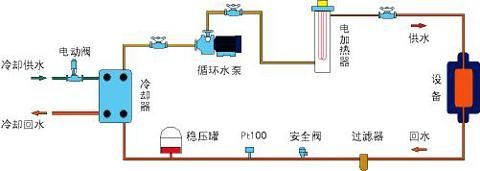

1、电加热电动阀控制间接水冷却

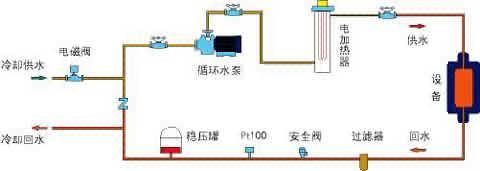

2、电加热电磁阀控制直接水冷却

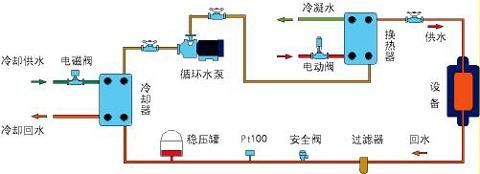

3、蒸汽加热电磁阀控制间接水冷却
技术参数
| 参数 | 单位 | Ф360 | Ф450 | Ф560 | Ф610 | Ф700 | Ф800 | |||
| 温控范围 | ℃ | <120 | ||||||||
| 温控精度 | ℃ | ±1 | ||||||||
| 冷却方式 | 间接/直接 | 间接/直接 | ||||||||
| 循环泵功率 | Kw | 0.75 | 2.2 | 3 | 4 | 5.5 | 5.5 | |||
| 循环泵最大流量 | T/h | 5 | 12 | 20 | 25 | 30 | 35 | |||
| 换热器面积 | M2 | 1 | 1.5 | 2 | 3 | 4 | 4 | |||
| 加热功率 | kw | 24 | 30 | 42 | 48 | 56 | 72 | |||
| 系统内压 | bar | <5 | ||||||||
| 循环水接管供 / 回 | DN | 50 | 50 | 50 | 50 | 65 | 80 | |||
| 冷却水接管 | DN | 25 | 25 | 32 | 40 | 40 | 50 | |||
| 电源 | 380V50HZ | |||||||||
