系统简介

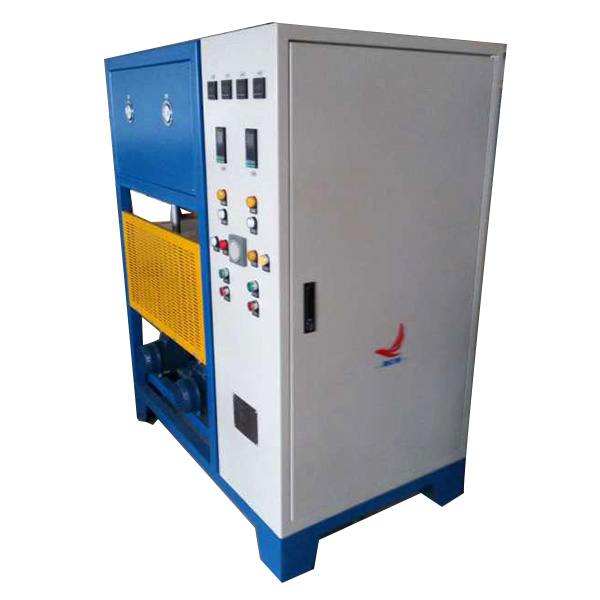

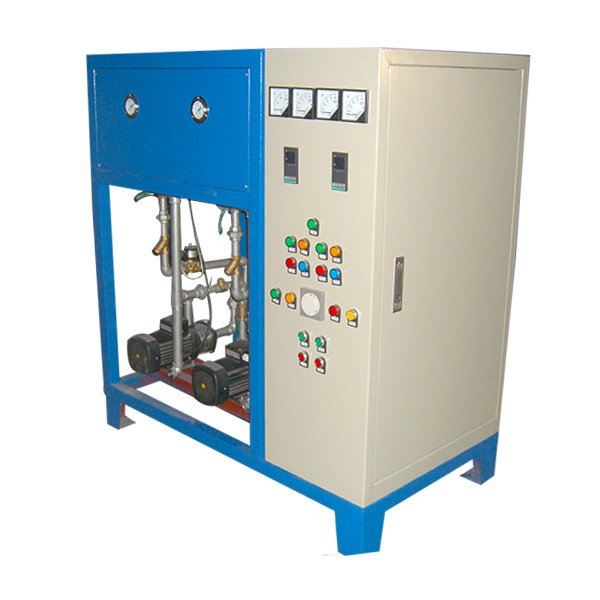

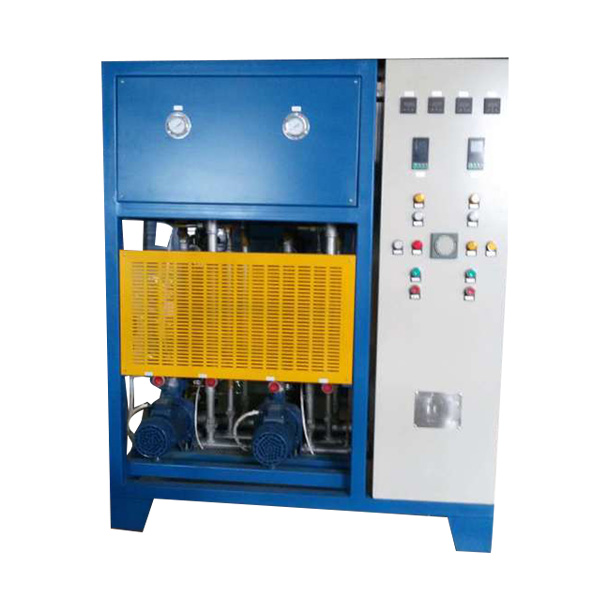

开炼机水温控制装置系采用电加热或蒸汽加热，间接或直接冷却、用欧姆龙PLC和智能温控表进行双PID控制的一套系统。前辊、后辊及翻料辊分别作为一个独立通道，采用三台/二台循环水泵进行循环，冷却水管路采用电磁阀或电动调节阀控制，电动阀接收来自智能控制器的命令，执行开断动作；智能温控表通过设置在循环回路上的温度传感器检测工作温度，并与设定温度进行比较，运用双PID运算功能，给出相应的控制信号输出。系统控温精度为±1℃。
系统原理

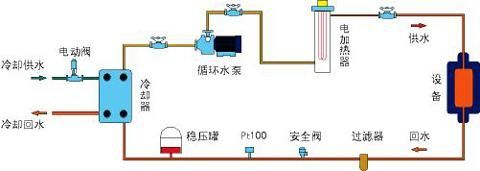

1、电加热电动阀控制间接水冷却

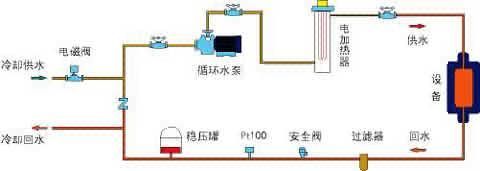

2、电加热电磁阀控制直接水冷却

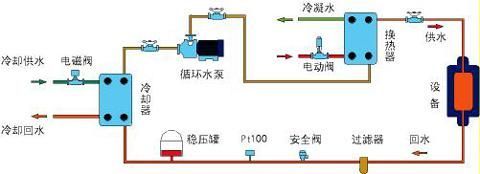

3、蒸汽加热电磁阀控制间接水冷却
开炼机温控参考参数
| 参数 | 单位 | XK-160 | XK-250 | XK-360 | XK-400 | XK-450 | XK-550 | XK-660 | XK-710 | |||||
| 温控范围 | ℃ | 25-110 | ||||||||||||
| 温控精度 | ℃ | ±1 | ||||||||||||
| 冷却方式 | 间接/直接 | 间接/直接 | ||||||||||||
| 循环泵功率 | Kw | 0.55 | 0.55 | 1.1 | 1.5 | 2.2 | 4 | 4 | 5.5 | |||||
| 循环泵最大流量 | T/h | 4 | 6 | 8 | 12 | 15 | 20 | 20 | 30 | |||||
| 换热器面积 | M2 | 1.7 | 2 | 3 | 5 | 6 | 8 | 10 | 12 | |||||
| 加热功率 | kw | 6 | 15 | 18 | 24 | 48 | 60 | 80 | 90 | |||||
| 系统内压 | bar | 5 | ||||||||||||
| 循环水接管供 / 回 | DN | 20 | 25 | 25 | 32 | 32 | 40 | 50 | 65 | |||||
| 冷却水接管 | DN | 20 | 25 | 25 | 32 | 32 | 40 | 50 | 65 | |||||
| 电源 | 380V 50HZ | |||||||||||||
